شبیه سازی لینک ارتباطی ARINC 429 در matlab

این مثال یک لینک ارتباطی را نشان می‌دهد که مطابق با مشخصات ARINC 429 پیکربندی شده است. در این مدل، برای عملیات با سرعت ۱۰۰ کیلوبیت در ثانیه تنظیم شده است. مشخصات ARINC 429 برای یک باس پخش ساده (simplex) با بررسی زوجی (odd parity checking) طراحی شده است. کابل استفاده‌شده یک خط متوازن است که از یک جفت پیچ‌خورده برای سیم‌های داده A و B تشکیل شده و به‌علاوه یک محافظ خارجی دارد. این مدل می‌تواند برای بررسی انطباق با مشخصات ARINC 429 و ارزیابی تأثیرات طول کابل‌های مختلف، پارامترهای کابل و ویژگی‌های انتزاعی فرستنده و گیرنده استفاده شود. همچنین می‌توان از آن برای بررسی عملکرد با چندین گیرنده استفاده کرد، زیرا مشخصات ARINC 429 اجازه می‌دهد تا حداکثر ۲۰ گیرنده به یک فرستنده متصل شوند.

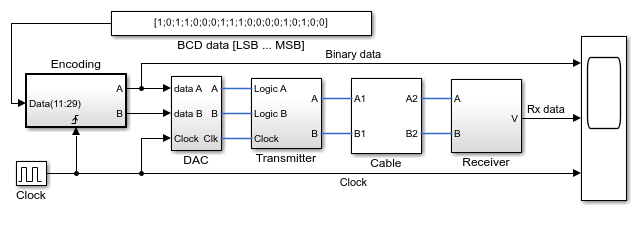

مدل

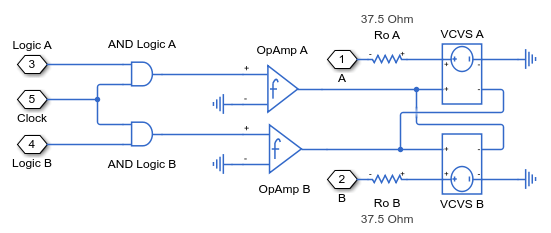

زیرسیستم فرستنده (Transmitter Subsystem):

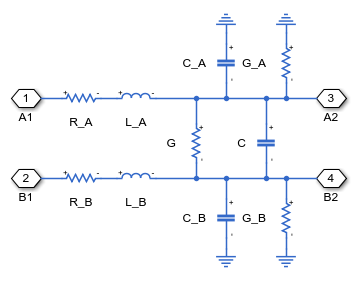

زیرسیستم کابل (Cable Subsystem):

زیرسیستم گیرنده (Receiver Subsystem):

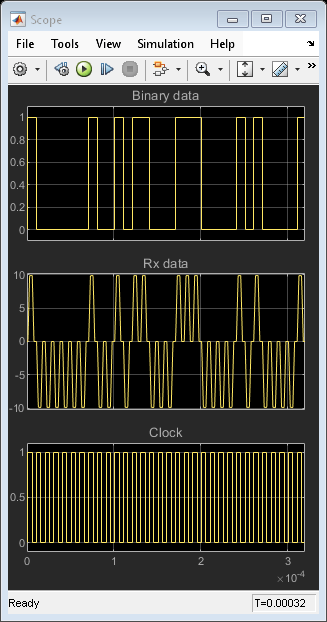

نتایج شبیه‌سازی از اسیلوسکوپ‌ها (Simulation Results from Scopes):
