شبیه سازی مدل رفتاری IGBT matlab

این نمونه‌ی تست (test harness) برای اعتبارسنجی گزینه مدل‌سازی “ویژگی‌های ساده‌شده I-V و زمان‌بندی مبتنی بر رویداد” در بلوک IGBT کانال-N در Simscape™ Electrical™ استفاده می‌شود. این گزینه‌ی مدل‌سازی تنها به داده‌های I-V مربوط به ولتاژ گیت در حالت روشن نیاز دارد و زمان خیز (روشن شدن) و زمان افت (خاموش شدن) را با فرض خطی بودن ولتاژ کلکتور-امیتر نسبت به زمان شبیه‌سازی مدل می‌کند. مزایای این روش شامل سرعت بیشتر شبیه‌سازی و پارامتردهی آسان‌تر است.

از این تست می‌توان برای نشان دادن این استفاده کرد که ویژگی‌های زمانی این گزینه مدل‌سازی بسیار مشابه با گزینه‌ی “ویژگی‌های کامل I-V و خازنی” است.

هر دو گزینه مدل‌سازی بر اساس یک دیتاشیت یکسان پارامتردهی شده‌اند. تنها پارامتری که در مدل‌سازی مبتنی بر رویداد نیاز به تنظیم دارد مقاومت میلر (Miller resistance) است. این پارامتر طوری تنظیم می‌شود که پیک جریان هنگام روشن کردن بار با جریان چرخش آزاد (freewheeling current) موجود، با مدل کامل مطابقت داشته باشد.

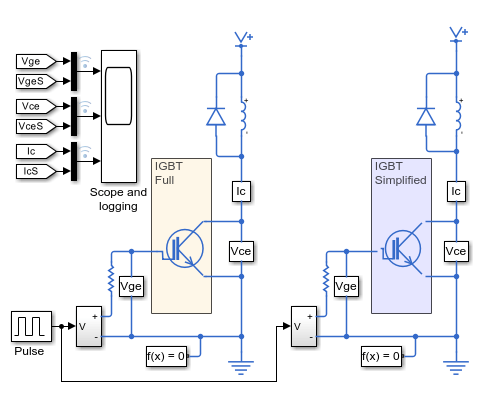

مدل

نتایج شبیه‌سازی از Simscape Logging

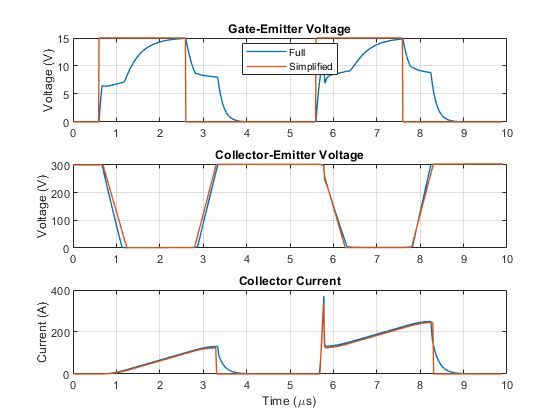

نمودارهای زیر رفتار دو مدل IGBT موجود در Simscape Electrical را با یکدیگر مقایسه می‌کنند. گزینه مدل‌سازی ساده‌شده، رفتار بسیار مشابهی با مدل کامل دارد و طوری تنظیم شده که پیک جریان هنگام روشن شدن بار با جریان بازگشتی موجود، همخوانی داشته باشد.
