شبیه سازی ویژگی‌های حرارتی IGBT matlab
اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد
این مثال تولید منحنی جریان کلکتور (Ic) در برابر ولتاژ کلکتور-امیتر (Vce) را برای یک IGBT در دو دمای مختلف نشان می‌دهد. برای تولید نمودار، روی لینک Plot IGBT curves در مدل کلیک کنید.
در نمودار، خطوط پیوسته حاصل اجرای مدل هستند و خطوط نقطه‌چین داده‌های دیجیتایزشده از دیتاشیت می‌باشند. مؤلفه IGBT نوع کانال-N با استفاده از مقادیر Vce در زمانی که Ic برابر ۴۰۰ آمپر و Vge برابر ۱۰ ولت است پارامتردهی شده است. این دو نقطه توسط هر دو نمودار مدل و دیتاشیت برای Vge = 10V قطع می‌شوند. سایر پارامترهای بلوک باید از طریق شبیه‌سازی به گونه‌ای تنظیم شوند که منحنی‌های مدل و دیتاشیت تا حد امکان با هم منطبق شوند. برای اطلاعات بیشتر به صفحه مرجع بلوک IGBT کانال-N مراجعه کنید.

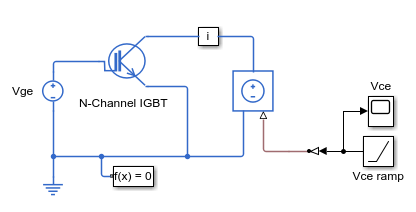

مدل
نتایج شبیه‌سازی از Simscape Logging

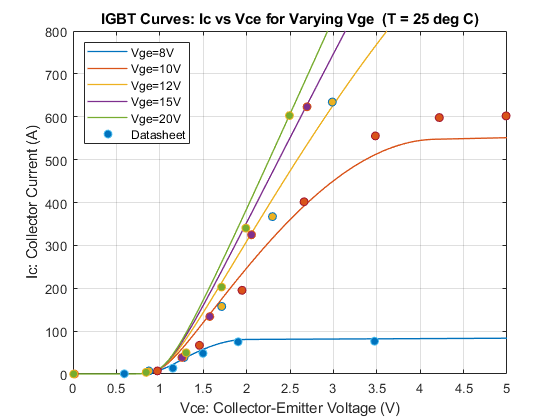

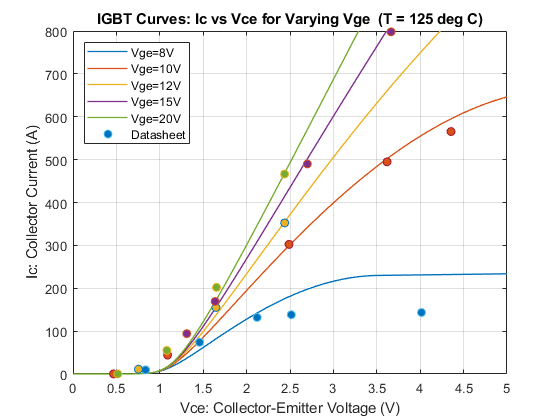

نمودار زیر ویژگی‌های جریان کلکتور در برابر ولتاژ کلکتور-امیتر را برای مجموعه‌ای از ولتاژهای گیت-امیتر نشان می‌دهد. تست‌ها در دو دمای متفاوت اجرا شده‌اند و نتایج با داده‌های دیجیتایزشده از دیتاشیت یک تولیدکننده مقایسه می‌شوند.
می‌توانید از ابزارهای موجود در MATLAB® Central File Exchange مانند GRABIT برای دیجیتالی کردن داده‌های دیتاشیت استفاده کنید.
نتایج شبیه‌سازی در زمان واقعی
این مثال روی دستگاه هدف زمان واقعی Speedgoat Performance با پردازنده چند هسته‌ای Intel® i7 با فرکانس ۳.۵ گیگاهرتز تست شده است. این مدل می‌تواند با اندازه گام ۵۰ میکروثانیه در زمان واقعی اجرا شود.
