شبیه سازی ویژگی‌های دینامیکی IGBT matlab

اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد

دسترسی فقط برای اعضا امکان پذیر است! برای دسترسی به این فایل شبیه سازی ابتدا باید عضو شوید و یا اگر عضو هستید وارد شوید عضویت در سایت

این مثال نشان می‌دهد که چگونه ویژگی‌های دینامیکی یک IGBT به پارامترهای آن وابسته‌اند. پیش‌نیاز تطبیق ویژگی‌های دینامیکی با مقادیر دیتاشیت یا داده‌های اندازه‌گیری‌شده، تنظیم صحیح پارامترهایی است که منحنی جریان-ولتاژ (I-V) ایستا را تعریف می‌کنند. برای این منظور، به مثال IGBT Characteristics با نام IGBTCharacteristics مراجعه کنید. پس از تنظیم صحیح پارامترهای ایستا، پارامترهای دینامیکی را می‌توان به صورت زیر تنظیم کرد:

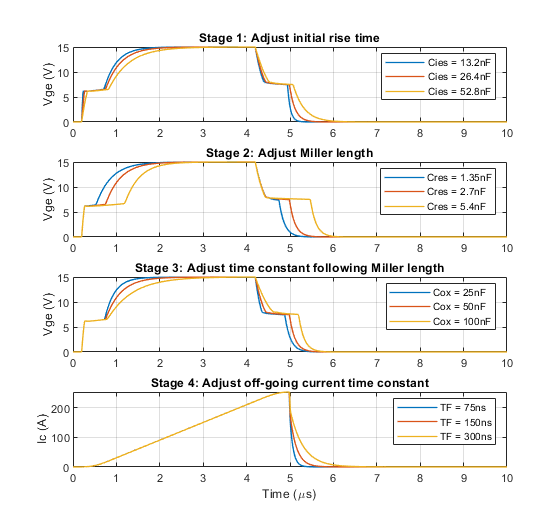

ظرفیت ورودی (Cies) را بر اساس مقدار دیتاشیت تنظیم کنید، یا آن‌قدر تکرار کنید تا ولتاژ گیت-امیتر (Vge) زمان خیز اندازه‌گیری‌شده را تا رسیدن به طول میلر (ناحیه‌ی صاف Vge در Vge(th)) نشان دهد.
ظرفیت انتقال معکوس (Cres) را مطابق دیتاشیت تعیین کنید، یا آن‌قدر تکرار کنید تا طول میلر با مقدار اندازه‌گیری‌شده منطبق شود.
بر روی ظرفیت اکسید گیت-کلکتور (Cox) تکرار کنید تا ثابت زمانی Vge پس از طول میلر با مقدار اندازه‌گیری‌شده منطبق شود.
بر روی زمان عبور مستقیم کل (TF) تکرار کنید تا جریان کلکتور در حال خاموش شدن (Ic) ثابت زمانی مورد انتظار را نشان دهد.
