شبیه سازی ویژگی‌های دیود سد شاتکی matlab
اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد
این مثال نشان می‌دهد که چگونه منحنی جریان در مقابل ولتاژ برای یک دیود سد شاتکی تولید می‌شود. بردار دماهایی را که می‌خواهید ویژگی‌ها برای آن‌ها رسم شوند با دوبار کلیک روی بلوکی با عنوان ‘Define Temperatures for Tests’ تعریف کنید. برای اجرای تست‌ها و رسم منحنی‌های I-V، روی لینک ‘plot curves’ در مدل کلیک کنید.
دیتاشیت این قطعه مقادیر زیر را ارائه می‌دهد: Vf = 0.4V زمانی که If = 10mA، و Vf = 0.65V زمانی که If = 100mA. مقاومت اهمی با استفاده از معکوس شیب منحنی I-V دیتاشیت در ولتاژهای بالا تنظیم می‌شود. وابستگی دمایی نیز با انتخاب مقادیر پیش‌فرض شکاف انرژی و توان دمایی جریان اشباع برای یک دیود سد شاتکی مدل‌سازی می‌شود.
نموداری که توسط این مدل تست تولید می‌شود می‌تواند برای اعتبارسنجی پیاده‌سازی در برابر نمودارهای I-V دیتاشیت استفاده شود.

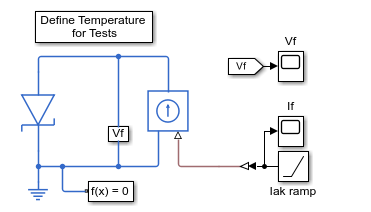

مدل
نتایج شبیه‌سازی از Simscape Logging

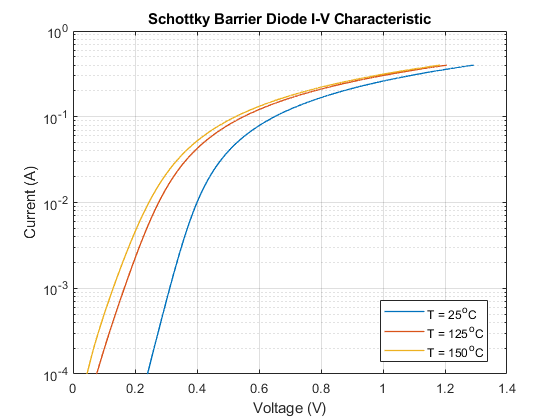

نمودار زیر مشخصه I-V برای یک دیود سد شاتکی را که از نتایج شبیه‌سازی استخراج شده، نشان می‌دهد. مدل برای هر دمای مشخص شده یک بار شبیه‌سازی می‌شود.
نتایج شبیه‌سازی در زمان واقعی
این مثال روی دستگاه هدف واقعی Speedgoat Performance با پردازنده چند هسته‌ای Intel® 3.5 GHz i7 آزمایش شده است. این مدل می‌تواند در زمان واقعی با اندازه گام 200 میکروثانیه اجرا شود.
