شبیه سازی ویژگی‌های IGBT matlab
اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد
این مثال تولید منحنی جریان کلکتور (Ic) در برابر ولتاژ کلکتور-امیتر (Vce) را برای یک ترانزیستور IGBT با گیت عایق‌شده نشان می‌دهد. بردار ولتاژهای گیت-امیتر و بازه‌ی حداقل تا حداکثر ولتاژ کلکتور-امیتر را با دوبار کلیک روی بلوک Define Conditions (Vge and Vce) تعریف کنید. برای اجرای شبیه‌سازی و ترسیم نتایج، روی لینک plot curves در مدل کلیک کنید.
این نوع نمودار را می‌توان با دیتاشیت سازنده مقایسه کرد تا از پیاده‌سازی صحیح پارامترهای ترانزیستور اطمینان حاصل شود.

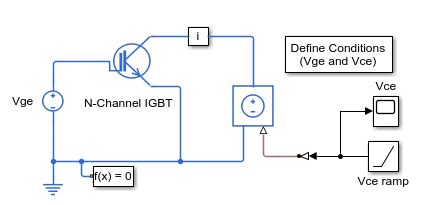

مدل
نتایج شبیه‌سازی از Simscape Logging

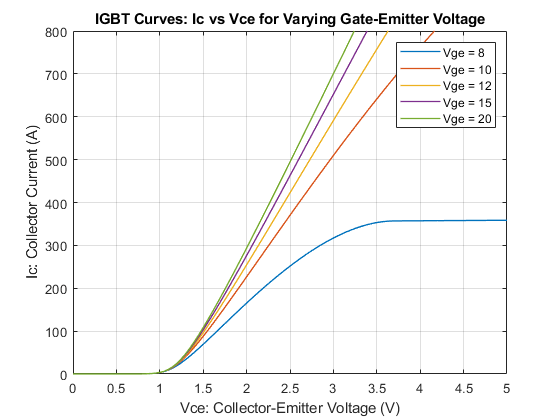

نمودار زیر ویژگی‌های جریان کلکتور در برابر ولتاژ کلکتور-امیتر را برای مجموعه‌ای از ولتاژهای گیت-امیتر نشان می‌دهد.
نتایج شبیه‌سازی در زمان واقعی
این مثال روی دستگاه هدف زمان واقعی Speedgoat Performance با پردازنده Intel® i7 با فرکانس ۳.۵ گیگاهرتز و چند هسته‌ای آزمایش شده است. این مدل می‌تواند با اندازه گام ۵۰ میکروثانیه در زمان واقعی اجرا شود.
