شبیه سازی ویژگی‌های MOSFET matlab
اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد
این مثال تولید منحنی‌های مشخصه برای یک MOSFET کانال-N را نشان می‌دهد. برای تعریف بردار ولتاژهای گیت و بازه‌ی حداقل و حداکثر ولتاژ درین-سورس، روی بلوک Define Conditions (Vg and Vds) دوبار کلیک کنید. سپس برای اجرای شبیه‌سازی و ترسیم نتایج، روی لینک plot results در مدل کلیک کنید.
این نوع نمودار را می‌توان با دیتاشیت سازنده مقایسه کرد تا از پیاده‌سازی صحیح پارامترهای MOSFET اطمینان حاصل شود. همچنین می‌توانید با تعریف بازه‌ای از مقادیر منفی برای Vds، ویژگی‌های MOSFET را در ناحیه معکوس بررسی کنید.
برای بررسی ویژگی‌های یک MOSFET کانال-P، کافی است یک MOSFET کانال-P از کتابخانه کپی کرده و جایگزین MOSFET کانال-N کنید، فقط توجه داشته باشید که دو ترمینال خروجی را جابه‌جا کنید تا سورس همچنان به زمین متصل باشد. برای عملکرد عادی، بردار ولتاژهای گیت باید منفی باشد و بازه‌ی مقادیر Vds نیز باید منفی انتخاب شود.

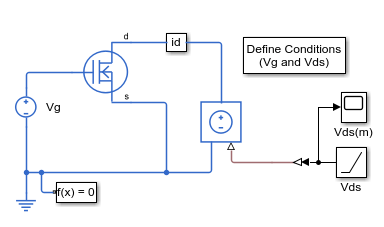

مدل
نتایج شبیه‌سازی از Simscape Logging

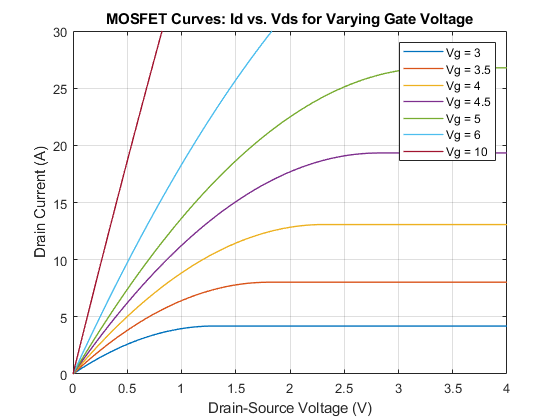

نمودار زیر جریان درین را در برابر ولتاژ درین-سورس برای مجموعه‌ای از ولتاژهای گیت نمایش می‌دهد.
نتایج شبیه‌سازی در زمان واقعی
این مثال روی دستگاه هدف زمان واقعی Speedgoat Performance با پردازنده چند هسته‌ای Intel® i7 با فرکانس ۳.۵ گیگاهرتز تست شده است. این مدل می‌تواند با اندازه گام ۳۰ میکروثانیه در زمان واقعی اجرا شود.
