شبیه سازی کنترل سرعت زاویه‌ای موتور سنکرون آهنربای دائم پنج‌فاز (PMSM) matlab
اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد
این مثال نشان می‌دهد که چگونه سرعت زاویه‌ای روتور را در یک درایو الکتریکی مبتنی بر موتور سنکرون آهنربای دائم پنج‌فاز کنترل کنیم. یک منبع ولتاژ DC، PMSM را از طریق یک مبدل کنترل‌شده پنج‌فاز تغذیه می‌کند. PMSM مطابق بار در حالت‌های موتور و ژنراتور عمل می‌کند. یک منبع گشتاور ایده‌آل بار را تامین می‌کند. زیرسامانه Scopes شامل اسکوپ‌هایی است که امکان مشاهده نتایج شبیه‌سازی را فراهم می‌کند. زیرسامانه کنترل شامل ساختار کنترلی آبشاری مبتنی بر PI است که یک حلقه کنترل سرعت زاویه‌ای بیرونی و چهار حلقه کنترل جریان داخلی دارد. در طول شبیه‌سازی یک ثانیه‌ای، تقاضای سرعت زاویه‌ای به ترتیب ۰، ۵۰۰، ۲۰۰۰ و سپس ۳۰۰۰ دور در دقیقه است.

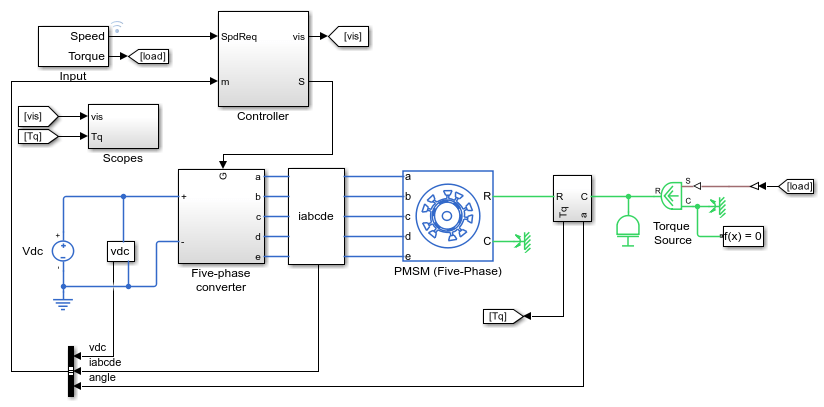

مدل
نتایج شبیه‌سازی از Simscape Logging

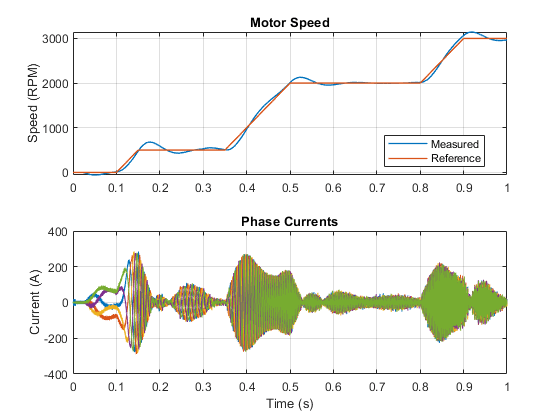

نمودار زیر سرعت درخواستی و اندازه‌گیری‌شده برای آزمایش، همچنین جریان‌های فاز در درایو الکتریکی را نشان می‌دهد.
