شبیه سازی کنترل سرعت موتور سنکرون آهنربای دائم شش‌فاز (PMSM) matlab
اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد
این مثال نشان می‌دهد که چگونه سرعت زاویه‌ای روتور را در یک درایو کششی الکتریکی مبتنی بر موتور سنکرون آهنربای دائم شش‌فاز کنترل کنیم. یک منبع ولتاژ DC، PMSM را از طریق دو مبدل کنترل‌شده سه‌فاز تغذیه می‌کند. PMSM بسته به بار، در حالت‌های موتور و ژنراتور عمل می‌کند. یک منبع گشتاور ایده‌آل بار را تامین می‌کند. زیرسامانه Scopes شامل اسکوپ‌هایی است که امکان مشاهده نتایج شبیه‌سازی را فراهم می‌کند. زیرسامانه کنترل شامل ساختار کنترل آبشاری مبتنی بر PI است که دارای یک حلقه کنترل سرعت زاویه‌ای بیرونی و چهار حلقه کنترل جریان داخلی است. در طول شبیه‌سازی یک ثانیه‌ای، سرعت زاویه‌ای درخواستی به ترتیب ۰ دور در دقیقه، ۵۰۰ دور در دقیقه، ۲۰۰۰ دور در دقیقه و سپس ۳۰۰۰ دور در دقیقه است.

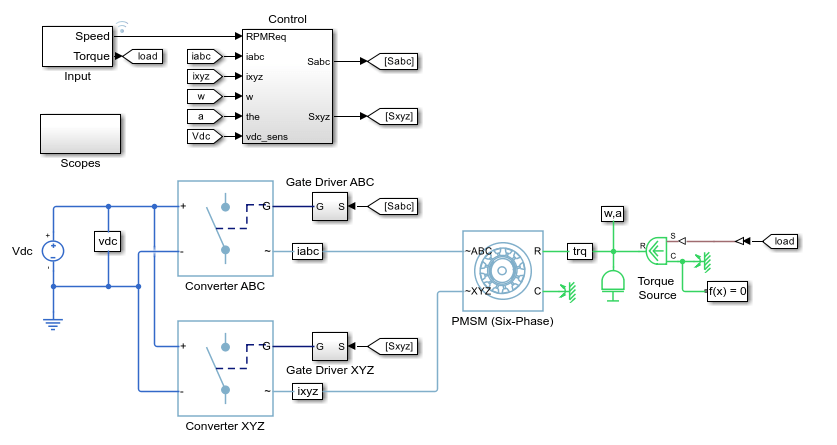

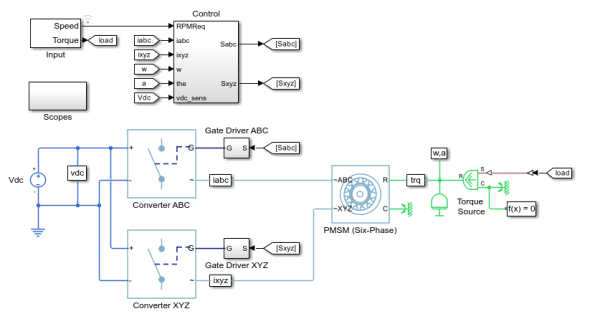

مدل
نتایج شبیه‌سازی از ثبت داده‌های Simscape

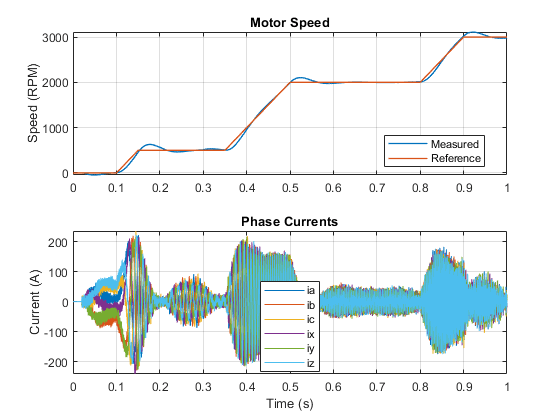

نمودار زیر سرعت درخواستی و اندازه‌گیری‌شده برای آزمایش را، به‌همراه جریان‌های فاز در درایو الکتریکی نشان می‌دهد.
