شبیه سازی کنترل گشتاور موتور سنکرون آهنربای دائم پنج‌فاز (PMSM) matlab
اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد
این مثال نشان می‌دهد که چگونه گشتاور را در یک درایو الکتریکی مبتنی بر موتور سنکرون آهنربای دائم پنج‌فاز کنترل کنیم. یک منبع ولتاژ DC، PMSM را از طریق یک مبدل کنترل‌شده پنج‌فاز تغذیه می‌کند. PMSM مطابق بار در حالت‌های موتور و ژنراتور عمل می‌کند. یک منبع سرعت زاویه‌ای ایده‌آل بار را تامین می‌کند. زیرسامانه کنترل از رویکرد حلقه باز برای کنترل گشتاور PMSM و از رویکرد حلقه بسته برای کنترل جریان استفاده می‌کند. در هر لحظه نمونه‌برداری، درخواست گشتاور به مرجع جریان محور q مرتبط تبدیل می‌شود. کنترل جریان مبتنی بر PI است. شبیه‌سازی شامل چندین گام گشتاور در هر دو حالت موتور و ژنراتور است. زیرسامانه Scopes شامل اسکوپ‌هایی است که امکان مشاهده نتایج شبیه‌سازی را فراهم می‌کند.

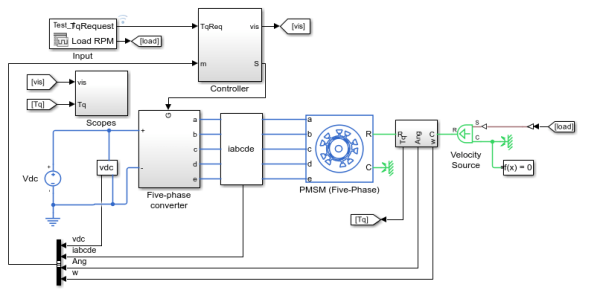

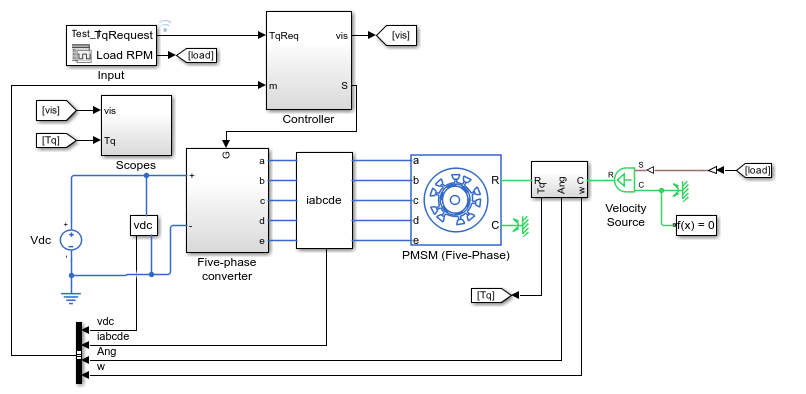

مدل
نتایج شبیه‌سازی از Simscape Logging

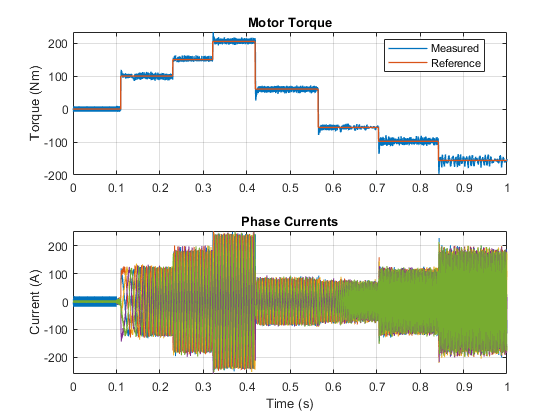

نمودار زیر گشتاور درخواستی و اندازه‌گیری‌شده برای آزمایش، همچنین جریان‌های فاز در درایو الکتریکی را نشان می‌دهد.
