شبیه سازی مدار مجتمع ضرب‌کننده matlab

این مدل نشان می‌دهد که چگونه می‌توان از بلوک Multiplier برای ضرب یا تقسیم دو ولتاژ ورودی استفاده کرد. در هر دو حالت، محدودیت نرخ تغییر (slew rate limiting) تا رسیدن به ولتاژ نهایی رخ می‌دهد. توجه داشته باشید که مدارهای سمت ورودی باید دارای یک بلوک Electrical Reference باشند تا حل‌کننده بتواند برای هر گره یک ولتاژ تعیین کند.

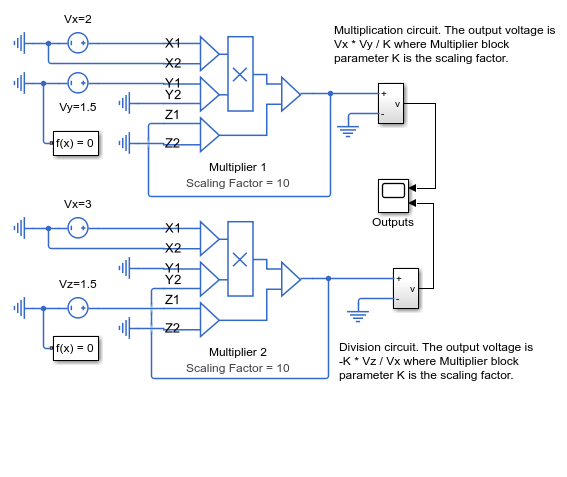

مدل

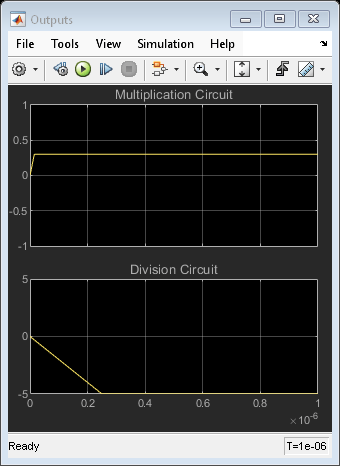

نتایج شبیه‌سازی از اسکوپ‌ها
