اپ‌امپ با نویز (Op-Amp with Noise)
اعتبار مورد نیاز : 1
+ فایل شبیه سازی دارد
این مثال نشان می‌دهد که چگونه می‌توان نویز را در یک شبیه‌سازی الکتریکی وارد کرد. مدار یک تقویت‌کننده با بهره 100 و فرکانس رول‌آف (کاهش بهره) در فرکانس‌های بالا معادل 10 مگاهرتز مدل می‌کند. اپ‌امپ به مدار نویز اضافه می‌کند و فرض بر این است که دیتاشیت اپ‌امپ نویز ولتاژ معادل 20nV/Hz^0.5 را مشخص کرده است. این نویز با استفاده از منبع نویز ولتاژ Vn پیاده‌سازی می‌شود. به‌طور اختیاری، می‌توان نویز حرارتی تولید شده توسط مقاومت‌های R1 و R2 را نیز با انتخاب گزینه ‘Enabled’ برای حالت نویز بلاک‌ها شامل کرد. با این حال، اجرای این مدل با ترکیب‌های مختلف منابع نویز نشان می‌دهد که اصلی‌ترین منبع نویز، همان نویز ولتاژ معادل است.
این توضیحات به این معنی است که در مدارات تقویت‌کننده عملیاتی با نویز، باید علاوه بر نویزهای داخلی اپ‌امپ، به نویزهای دیگری مانند نویز حرارتی مقاومت‌ها هم توجه کرد، ولی در این مثال، نویز ولتاژ معادل اپ‌امپ تاثیر بیشتری در عملکرد مدار دارد.

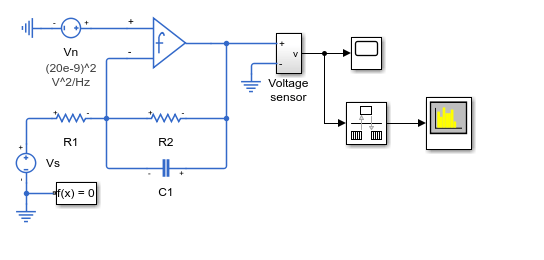

مدل:

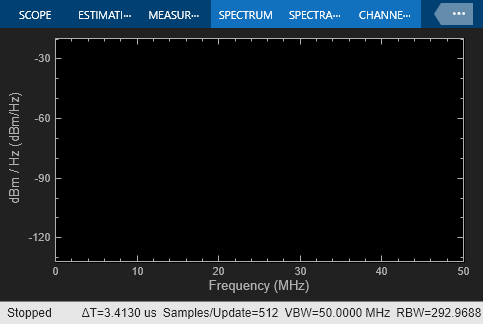

نتایج شبیه‌سازی از آنالیزگر طیف (Spectrum Analyzer)
