شبیه سازی PMSM معیوب matlab

اعتبار مورد نیاز : 1 + فایل شبیه سازی دارد

دسترسی فقط برای اعضا امکان پذیر است! برای دسترسی به این فایل شبیه سازی ابتدا باید عضو شوید و یا اگر عضو هستید وارد شوید عضویت در سایت

این مثال نشان می‌دهد که چگونه می‌توان یک موتور سنکرون مغناطیس دائم (PMSM) معیوب را با استفاده از Simscape™ Electrical™ مدل‌سازی کرد. به‌طور معمول، هنگام مدل‌سازی PMSM، می‌توانید هر سیم‌پیچ را به‌صورت یک موجودیت منفرد با اندوکتانس مرتبط، نیروی محرکه الکترومغناطیسی (EMF) القا شده و کوپلینگ القایی متقابل با سیم‌پیچ‌های مجاور نمایش دهید. با این حال، وقتی یک عیب در سیم‌پیچ رخ می‌دهد، فرض موجودیت منفرد دیگر معتبر نیست. برای ثبت صحیح دینامیک‌های حاصل، باید موتور را در سطح شیار سیم‌پیچ مدل‌سازی کنید. این نیازمند مدل‌سازی در دامنه مغناطیسی است.

این مثال نشان می‌دهد که چگونه یک مدل از PMSM در دامنه مغناطیسی با استفاده از بلوک‌های بنیادی Simscape Electrical برای یک سیم‌پیچ و شکاف هوایی روتور ایجاد کنید. همچنین نشان می‌دهد که چگونه می‌توان عیب‌های سیم‌پیچ و مغناطیس دائم روتور را اعمال و اثرات آن‌ها را ارزیابی کرد.

مرور کلی مدل

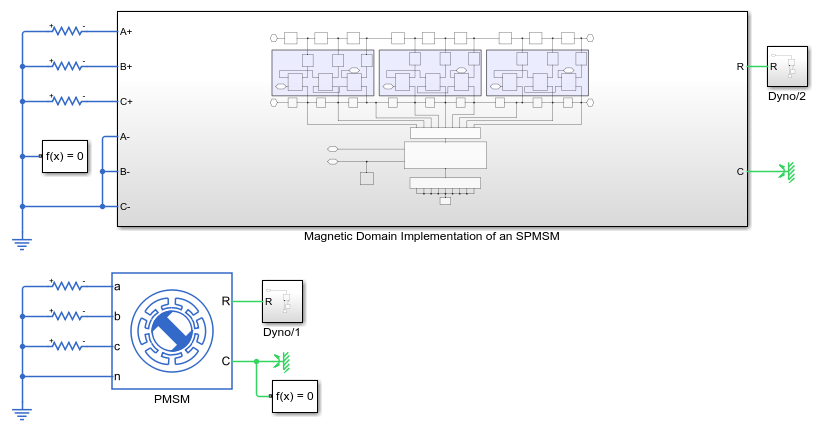

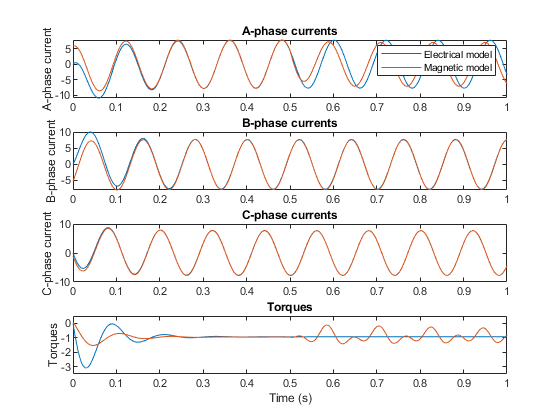

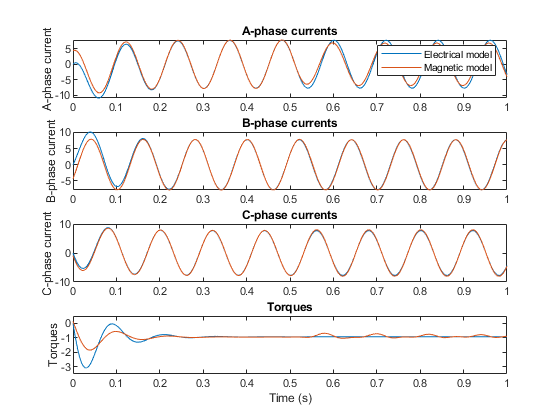

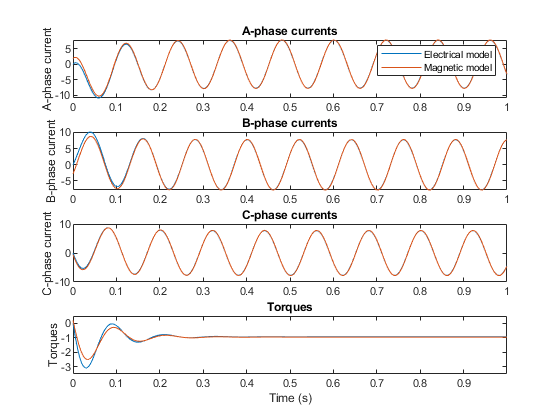

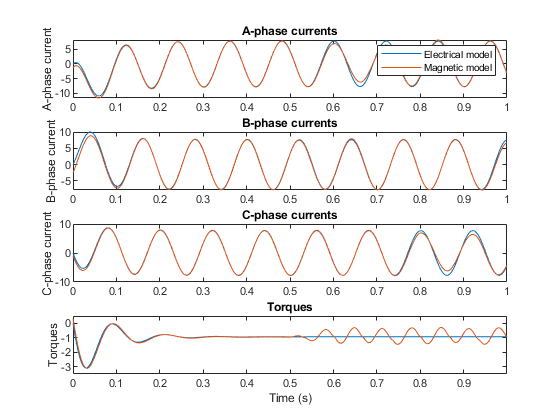

در سطح بالا، مدل، بلوک استاندارد کتابخانه PMSM را با زیرسیستم دامنه مغناطیسی سفارشی که یک ماشین سنکرون مغناطیس دائم نصب‌شده روی سطح (SPMSM) را نمایش می‌دهد مقایسه می‌کند. سپس می‌توانید از مدل دامنه مغناطیسی برای بررسی رفتارهای مختلف عیب، پس از اعتبارسنجی در حالت بدون عیب استفاده کنید.

مرور کلی زیرسیستم SPMSM در دامنه مغناطیسی

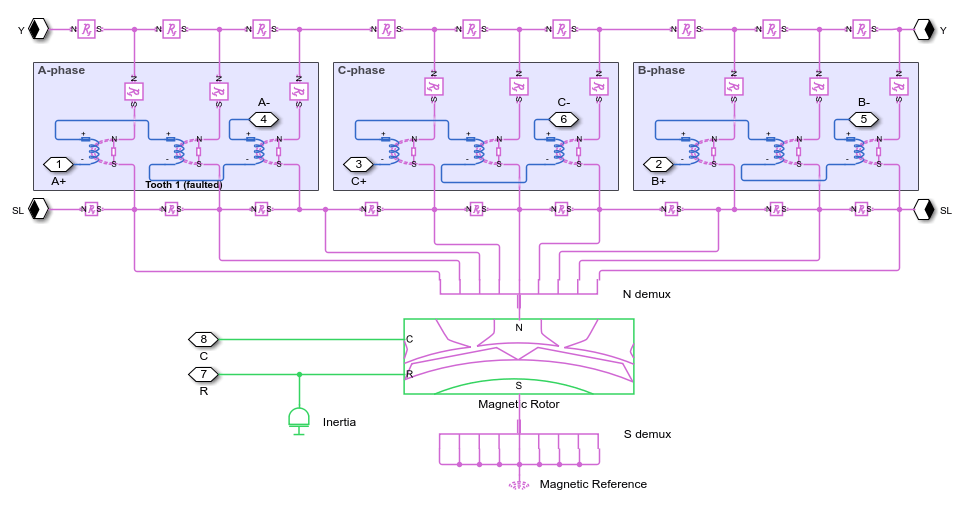

شکل، معماری مدل یک SPMSM با ده قطب روتور و نه شیار سیم‌پیچ استاتور را نشان می‌دهد. شیار مرجع، شیار 1 است که در میانه سه شیار فاز A قرار دارد. عیب‌های سیم‌پیچ در این شیار اعمال می‌شوند.
